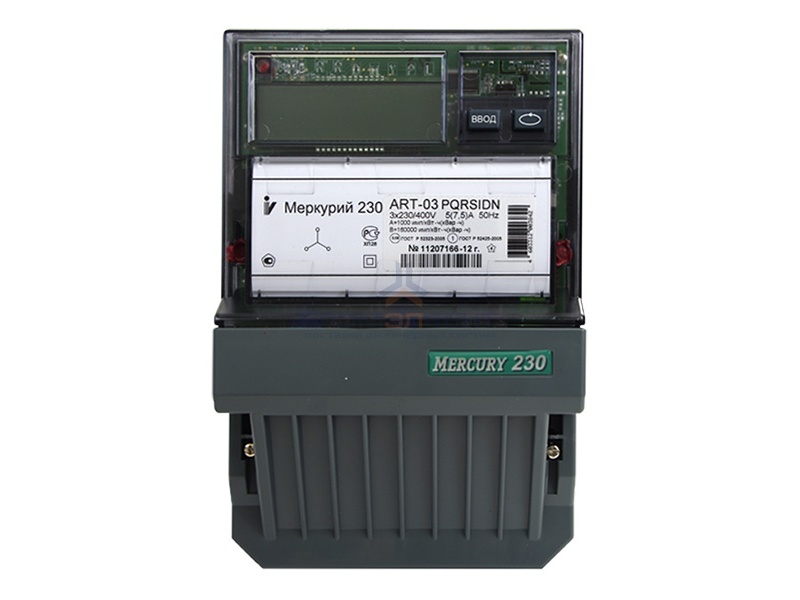

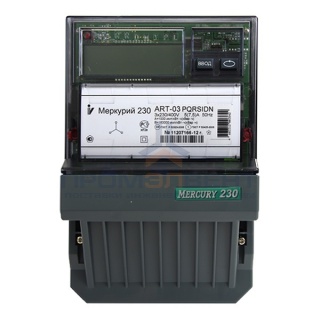

Электросчетчик Меркурий-230 ART-03 RN 5-7,5А 220/380В Кл.т.0,5/1,0 Мн.т. А/Р ЖКИ Транс. вкл.

Многотарифный трехфазный счетчик активной/реактивной электрической энергии Меркурий 230 ART-03 RN

Счетчики предназначены для учета активной и реактивной электрической энергии и мощности в одном или двух направлении в трехфазных 3-х и 4-х проводных сетях переменного тока частотой 50 Гц через измерительные трансформаторы или непосредственно с возможностью тарифного учёта по зонам суток, учёта потерь и передачи измерений и накопленной информации об энергопотреблении по цифровым интерфейсным каналам.

Эксплуатируются автономно или в составе любых информационно-измерительных систем технического и коммерческого учёта.

Функциональные возможности электросчетчика Меркурий 230 ART-03 RN:

• Измерение, учёт, хранение, вывод на ЖКИ и передачу по интерфейсам активной и реактивной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени:
  • всего от сброса показаний;
  • за текущие сутки и на начало суток;
  • за предыдущие сутки и на начало суток;
  • за текущий месяц и на начало месяца;
  • за каждый из 11 предыдущих месяцев и на начало месяцев;
  • за текущий год и на начало года;
  • за предыдущий год и на начало года.



• Тарификатор счётчика обеспечивает возможность учёта по 4 тарифам в 16 временных зонах суток для 4-х типов дней. Каждый месяц года программируется по индивидуальному тарифному расписанию. Минимальный интервал действия тарифа в пределах суток – 1 минута.
• Измерение следующих параметров электросети:
  • мгновенных значений активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления вектора полной мощности;
  • действующих значений фазных токов, напряжений, углов между фазными напряжениями;
  • частоты сети;
  • коэффициентов мощности по каждой фазе и по сумме фаз;



• Счётчики отображают на ЖК-индикаторе:
  • значение потреблённой активной и реактивной электрической энергии по каждому тарифу (до четырёх) и сумму по всем тарифам с нарастающим итогом с точностью до сотых долей кВт*ч и кВар*ч;
  • фазное напряжение и ток в каждой фазе;
  • измеренное значение активной, реактивной и полной мощности (время интеграции 1 с ) как по каждой фазе, так и суммарную по трем фазам с индикацией квадранта, в котором находится вектор полной мощности;
  • утренний и вечерний максимумы активной и реактивной мощности в текущем и 3-х предыдущих месяцах;
  • коэффициент мощности по каждой фазе и суммарный по трем фазам;
  • углы между фазными напряжениями;
  • частоту сети;
  • текущее время и дату;
  • параметры модема силовой сети;
  • пиктограмма уровня сигнала модема PLC;




Основные технические характеристики электросчетчика Меркурий 230 ART-03 C(R)N
